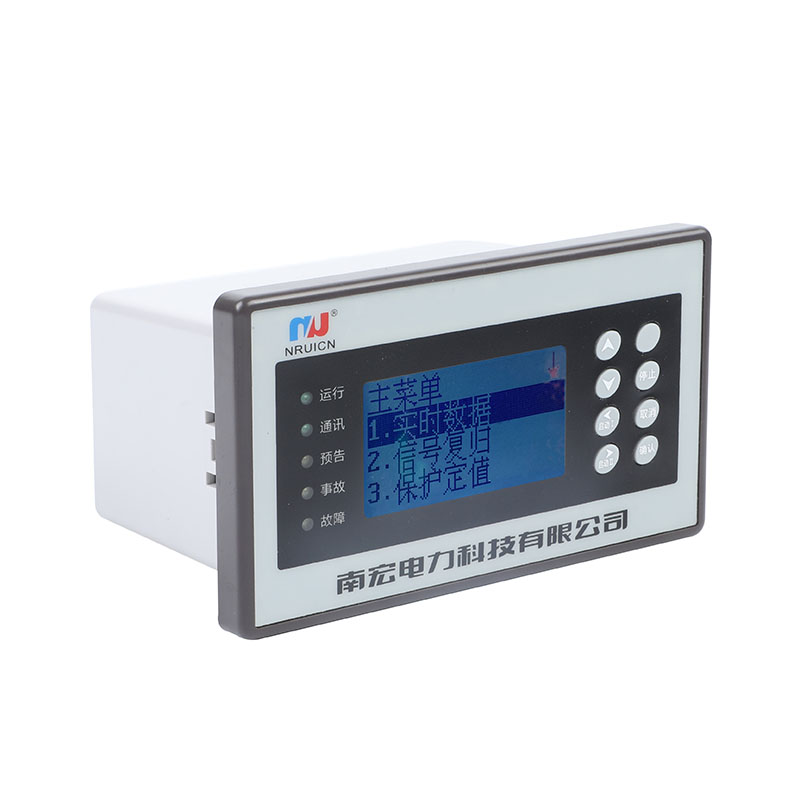

NR-310M电动机保护装置

NR-310M低压电动机保护器配有外置一次电流互感器,主要用于交流380V~1.2KV低压电动机综合控制及保护。本系列产品可广泛应用于石化、发电、冶炼、市政工程、智能楼宇、轨道交通等电力工程中。
  • 产品详情
  •  适用范围
    NR-310M低压电动机保护器配有外置一次电流互感器,主要用于交流380V~1.2KV低压电动机综合控制及保护。本系列产品可广泛应用于石化、发电、冶炼、市政工程、智能楼宇、轨道交通等电力工程中。
    1.2装置特点
    l 采用高性能工业微处理器,集成度高、功能强、速度快;
    l 三相电流、电压交流采样,完善的测控功能;
    l 体积小,功耗低,适宜于直接安装在开关柜上或集中组屏;
    l 宽温大屏幕液晶汉字显示;
    l 抗干扰能力强:快速瞬变干扰Ⅳ级,静电放电干扰Ⅳ级,辐射电磁场干扰Ⅲ级 ,脉冲群干扰 Ⅲ级;
    l 具备完善的保护功能、上电恢复自启动功能、多种降压启动控制、双向和双速启动控制;
    l 现场启停按钮及控制方式选择开关;
    l 端子硬接线方式或通过通讯方式的远方启停控制;
    l 掉电记录保存;
    l 光电隔离4~20mA 输出;
    l 具备Modbus方式通讯,后台监控系统可通过通讯网完成对装置的遥测、遥信和遥控等功能。
    1.3技术参数及指标
    l 额定参数
    Ø 测量电压:~380V(直接测量),~100V(PT测量)。
    Ø 测量电流: 1~500A。
    Ø 额定频率:50Hz。
    Ø 工作电源:AC/DC220V,AC/DC110V。
    l 主要技术指标
    Ø 精度:保护电流测量误差不超过±1%;电压测量误差不超过±2%;有功功率、无功功率测量误差不超过±3%;功率因数误差不超过±1﹪;频率误差不超过±0.02Hz。
    Ø 延时整定误差:延时整定为0s时,误差不超过100ms;延时整定大于0s小于2s 时,误差不超过±25ms;延时整定大于2s 时,误差不超过时间整定的±5%。
    Ø 出口接点容量:AC250V,8A。
    Ø 4~20mA驱动负荷:≤ 300欧姆纯阻性负荷。
    l 功耗
    Ø 工作电源**功耗 ≤ 5W。
    l 环境要求
    Ø 大气压力:80kPa~110kPa(海拔2000M以下)。
    Ø 相对湿度:5% ~ 95%
    Ø 运行温度:-20℃~+55℃。
    Ø 工作环境:没有导致金属或绝缘损坏的腐蚀性气体及较严重的尘埃和霉菌,无火灾爆炸危险的物质。
