适用范围

NR-500C数字电容器保护测控装置适用于 66kV及以下电压等级的非直接接地或不接地系统中做为并联电容器组的保护测控，可集中组屏，也可在开关柜就地安装，全面支持配电综合自动化系统。

NR-500C系列开孔尺寸:139mm(宽)*212mm(高)，

外形尺寸:155mm(宽)*230mm(高)*195mm(深)。

型号说明

NR-500C数字电容器保护测控装置:适用于电容器柜的保护

额定电气参数

工作电源:AC/DC110V或AC/DC220V、DC48V

额定电压:100V

额定频率:50Hz

额定电流:5A，1A(定制)

工作环境条件

环境温度:-30~+55°C

相对湿度:不大于 95%，无凝露

大气压力:80kPa~110kPa

其它条件:装置周围的空气中不应含有带酸、碱腐蚀或爆炸性的物质，且具有防雷、雨、雪设施试验的标准

大气条件:温度:+15~+35℃℃，湿度:45%~75%压力:86kPa~106kPa

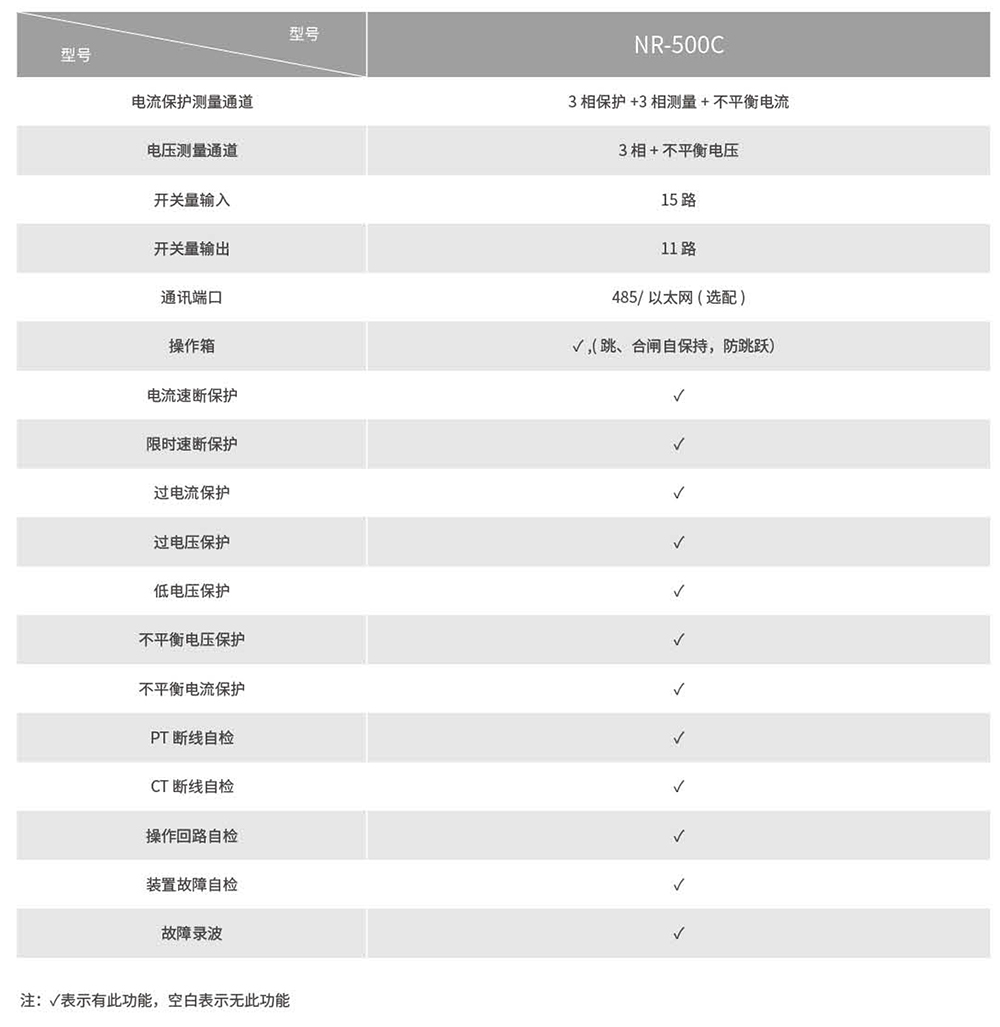

装置功能配置
