产品概述:

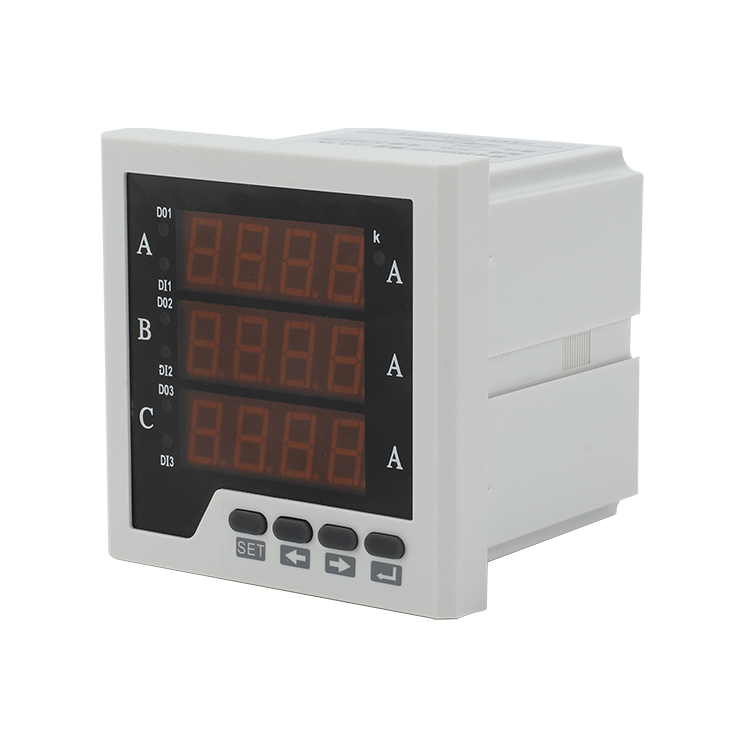

NR900E-9S4型多功能电量监测仪表集电流表、电压表、功率表、功率因数表、电度表为一体的综合电量监测仪表，RS485通讯接口将该仪表联接到监测中心的计算机网络，是适合我国工矿企业、民用建筑、楼宇自动化等现代供配电系统的一种高性能自动化仪表。

多功能电力仪表专用于50/60Hz供电系统电量参数的综合采集；测量并显示三相电压、三相电流、有功功率、无功功率，功率因数，频率、有功电能(累积)和无功电能(累积)，电能量数值仅作为企业内部二级计量考核、核算用，不作计价计量、付费使用。

技术指标:

1. 接线方式：3P3L（三相三线）或3P4L（三相四线）。

2. 信号输入：

· 电流：额定输入电流AC：1A、5A

· 电压：额定输入电压AC：100V、220V、380V

· 允许过量程：瞬时：电流10倍/5秒，电压2倍/1秒；持续：1. 2倍

3. 串行通讯：RS485串行接口，ModBus协议、RTU格式，通讯波特率4800、9600可选。

4. 电量测量范围与精度：

· 电流： 0～5 A 0.5 ％

· 电压： 0～450V 0.5 ％

· 有功功率：0～9999MW   0.5 ％

· 无功功率：0～9999Mvar  0.5 ％

· 功率因数：0～1.000  0.5 ％

· 频率：45～60Hz  ±0.1Hz

· 有功电能（以电度累积和显示）：0～999999.99 MWh 1.0 ％

· 无功电能（以电度累积和显示）：0～999999.99 Mvarh 1.0 ％

5. 绝缘强度： IEC 60255-5  2kVrms-1min。

6. 环境承受能力：

· 工作  IEC 60068-1和2     　0℃～+55℃

· 储存  IEC 60068-1和2         -25℃～+70℃

· 湿热  IEC 60068-1-3       　 93%RH 40℃

7. 使用场合：无腐蚀性气体及金属粉尘，海拔高度< 3000 m。

8. 工作电源及功耗： AC ( 85～265)V或DC ( 100～275)V  8VA。
